管線＆設備保護套

巨碩管線＆設備保護套用於自動化設備上引導並保護移動電纜及介質管.可廣泛適用於各種應用場合。

產品特性:
♦適用於各種運動及行程
♦在極高負載及惡劣環境下使用壽命長久
♦在各種環境及氖氣候條件下保証順暢運行

SMD上帶膠環

SMD上帶膠環

所點選上方分類產品，該系列品項將顯示在下方

產品規格

Product Contents

　　點選上方規格相片，該品項產品詳細說明將顯示在下方

產品說明

Product Details

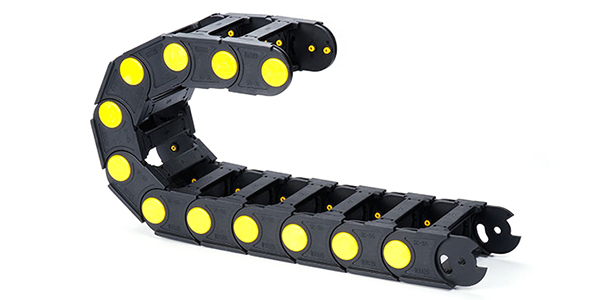

●產品名稱：強化型拖鏈
●材質：拖鏈主體為工程塑鋼射出成型，法藍為鋼板重力沖壓成型。
●特長：
1.安裝保養拖鏈內部管線時可以隨時打開橫桿作業。
2.耐腐蝕性佳，不易變形。
3.可承受重壓。
4.拖鏈長度可隨需要調整。

強化型拖鏈										mm
強化型鏈條(SC)	內部寬度(w)	內部高度(h)	外部寬度(W)	外部高度(H)	彎曲半徑(KR)					節距(Pitch)
SC 38.24	38	24	55	42	52	94	125			45
SC 58.24	58	24	75	42	52	94	125	200		45
SC 78.24	78	24	95	42	52	94				45
SC 98.24	98	24	115	42	94					45
SC 60.55	60	55	100	75	125	200				80
SC 80.55	80	55	120	75	125	200<				80
SC100.55	100	55	140	75	125	200				80
SC120.55	120	55	160	75	125	200				80
SC150.55	150	55	190	75	125	200	300			80
SC200.55	200	55	240	75	125	200				80
SC250.55	250	55	290	75	125	200	300			80
SC300.55	300	55	340	75	125	200				80
SC350.55	350	55	390	75	125	200	300			80
SC 60.80	60	80	100	100	150	200	300			90
SC100.80	100	80	140	100	150	200	300			90
SC120.80	120	80	160	100	150	200				90
SC150.80	150	80	190	100	200	300				90
SC200.80	200	80	240	100	150	200	300			90
SC250.80	250	80	290	100	150	200	300			90
SC300.80	300	80	340	100	150	200	300			90
SC350.80	350	80	390	100	200	300				90

強化型拖鏈										mm
強化型鏈條(SC)	內部寬度(w)	內部高度(h)	外部寬度(W)	外部高度(H)	彎曲半徑(KR)					節距(Pitch)
SC 38.24	38	24	55	42	52	94	125			45
SC 58.24	58	24	75	42	52	94	125	200		45
SC 78.24	78	24	95	42	52	94				45
SC 98.24	98	24	115	42	94					45
SC 60.55	60	55	100	75	125	200				80
SC 80.55	80	55	120	75	125	200<				80
SC100.55	100	55	140	75	125	200				80
SC120.55	120	55	160	75	125	200				80
SC150.55	150	55	190	75	125	200	300			80
SC200.55	200	55	240	75	125	200				80
SC250.55	250	55	290	75	125	200	300			80
SC300.55	300	55	340	75	125	200				80
SC350.55	350	55	390	75	125	200	300			80
SC 60.80	60	80	100	100	150	200	300			90
SC100.80	100	80	140	100	150	200	300			90
SC120.80	120	80	160	100	150	200				90
SC150.80	150	80	190	100	200	300				90
SC200.80	200	80	240	100	150	200	300			90
SC250.80	250	80	290	100	150	200	300			90
SC300.80	300	80	340	100	150	200	300			90
SC350.80	350	80	390	100	200	300				90
